Korrektur der Schornsteinhöhe

Product has been archived / Produkt wurde archiviert

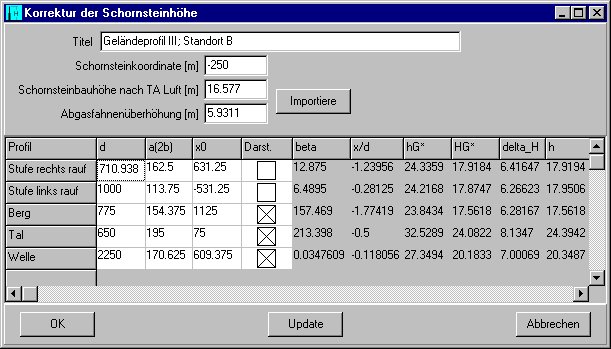

Korrektur der Schornsteinhöhe

Titel

Ein beliebiger Text kann hier eingegeben werden. Er erscheint dann im Korrekturbericht der nach VDI 3781 korrigierten Schornsteinhöhen.

Schornsteinkoordinate [m]

Die X-Koordinate des Schornsteinstandortes im willkürlich in den Geländeschnitt gelegten Koordinatensystem in Metern wird hier als Eingabeparameter der Korrektur eingetragen. Die Veränderung des Standortes erfordert eine neue Festlegung (oder Neuberechnung) der charakteristischen Schemaparameter.

Schornsteinbauhöhe nach TA Luft [m]

Die nach TA Luft berechnete Schornsteinbauhöhe in Metern als Eingabeparameter der Korrektur. Sie wird im Programmabschnitt TA Luft zur Verfügung gestellt und kann von dort importiert werden (Taste F5).

Abgasfahnenüberhöhung [m]

Die nach VDI 3781 Blatt 2 berechnete Rauchgasfahnenüberhöhung in Metern als Eingabeparameter der Korrektur. Sie wird im Programmabschnitt TA Luft zur Verfügung gestellt und kann von dort importiert werden (Taste Import).

Stufe rechts rauf, Stufe links rauf, Berg, Tal, Welle - d

Die charakteristische Breite des Geländeschemas entsprechend der Richtlinien VDI 3781 Blatt 2 in Metern.

Stufe rechts rauf, Stufe links rauf, Berg, Tal, Welle - a(2b)

Die charakteristische Breite des Geländeschemas entsprechend der Richtlinien VDI 3781 Blatt 2 in Metern. Diese entspricht (mit Ausnahme der Welle) dem Parameter a aus der Richtlinie VDI 3781 Blatt 2. Für die Welle ist dies der Parameter 2*b aus der Richtlinie.

Stufe rechts rauf, Stufe links rauf, Berg, Tal, Welle - x0

Der Abstand zwischen dem Ursprung des willkürlichen Koordinatensystems und der Mitte des Geländeschemas in Metern. Die Mitte des Geländeschemas entspricht den in den Abbildungen unter dem Abschnitt 3.1 der Richtlinie VDI 3781 Blatt 2 dargestellten Ursprüngen der auf das Schema bezogenen Koordinatensysteme.

Darst.

Die Einbeziehung eines Schemas in die grafische Darstellung oder die Berichtsausgabe kann hier abgeschaltet werden.

beta

Kantenwinkel.

x/d

Schornsteinlage.

hG*

Korrigierte effektive Quellhöhe.

HG*

Korrigierte Schornsteinbauhöhe.

delta_H

Korrigierte Abgasfahnenüberhöhung.

h

Rechenwert des Modells.
