Calculator

Calculator

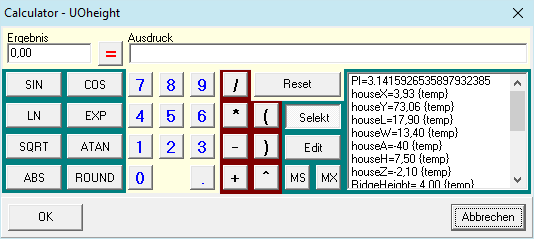

Universeller Taschenrechner der in den als Real deklarierten Eingabefeldern und Tabellenzellen mit der rechten Maustaste aufgerufen werden kann.

In Ausdruck kann eine Formel geschrieben werden, die mit der Taste = aufgelöst wird. Das Ergebnis wird in dem Feld Ergebnis gespeichert. Der Wert in dem Eingabefeld Ergebnis kann mit OK übernommen werden (OK führt keine Berechnung durch). In der Formel sind neben den unten aufgeführten Zeichen und Funktionen auch eigene Konstanten und Funktionen erlaubt. Wenn bei der Auflösung unbekannte Variablennamen gefunden werden, wird der Wert der Variablen (z.B.: Tq und R) abgefragt. Aus dem Formular, aus dem der Calculator aufgerufen wird, werden auch die Real-Variablen zur Verfügung gestellt. Sie sind durch {temp} gekennzeichnet. Wenn die Real-Variablen aus einer Tabelle entnommen werden, sind es die aus der geklickten Reihe. Kommentare können hinter der Konstanten oder Funktion mit einem Leerzeichen angefügt werden.

Tasten-Beschriftung Funktion Beschreibung
^ basisx Gibt Basis hoch X zurück. Nur positive Werte für die Basis sind erlaubt!
( )   Klammern für Ausdrücke und Funktionen.
LN Ln(x) Gibt den natürlichen Logarithmus (Ln(e) = 1) des mit X angegebenen Real-Ausdrucks zurück.
ABS Abs(x) Gibt den Betragswert des Arguments zurück.
COS Cos(x) Gibt den Cosinus von X im Bogenmaß zurück.
ATAN ArcTan(x) Diese Funktion berechnet den Wert Arcus-Tangens und gibt einen Winkel zurück.
SIN Sin(x) Gibt den Sinus des mit X angegebenen Winkels im Bogenmaß (Rad) zurück.
SQRT Sqr(x) Berechnet die Quadratwurzel des mit X angegebenen Gleitkommawertes.
ROUND Round (x) Rundet einen Wert des Typ Real auf einen Integer-Wert
EXP Exp(x) Gibt e hoch X zurück, wobei e die Basis des natürlichen Logarithmus ist
Selekt   Selektiert Konstanten und Funktionen. Schaltet die Liste in den Selektier-Modus.
Edit   Editiere Konstante und Funktionen. Schaltet die Liste in den Editier-Modus.
MS   Speichert das aktuelle Ergebnis in der Konstanten MEM. Der Name kann in Edit geändert werden.
MX   Speichert den Ausdruck.
Reset   Löscht den Inhalt von Ausdruck und Ergebnis.
