Quellen

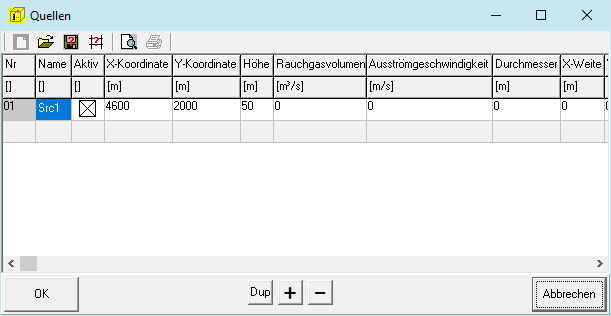

Formular zur Definition von Quellen für die Ausbreitungsrechnung. Diese Elemente können auch unter Grafisches Werkzeug zum Zeichnen von Objekten platziert werden.
Eine Quelle wird als Quader definiert, der um die vertikale Achse gedreht sein kann. Ohne Drehung bezeichnen Xq und Yq in der Aufsicht die linke untere Ecke des Quaders und Hq ist sein Abstand vom Erdboden. Aq, Bq und Cq sind seine Ausdehnungen in x-, y- und z-Richtung. Der Winkel Wq bezeichnet eine Drehung um die linke untere Ecke gegen den Uhrzeigersinn (in Grad). Eine oder mehrere Ausdehnungen können Null sein, so dass Punkt-, Linien-, Flächen- und Volumenquellen beschrieben werden können.
Symbole wie z.B. Hq, werden auch im Spaltentitel hinter z.B. Wärmestrom gezeigt. Wenn die Daten in den Spalten zu weit sind, werden die Symbole in Klammern verdeckt, sie können aber durch verbreitern der Spalte sichtbar gemacht werden.
Nr
Nr. wird nur programmintern verwendet. Die Zuordnung kann sich z.B. beim Einfügen von Reihen ändern.
Name
Beliebige Bezeichnung der Quelle.
Aktiv
Mit diesem Schalter lässt sich eine Quelle mit allen abhängigen Größen abschalten. Sie wird damit in der Berechnung nicht berücksichtigt.
X-Koordinate (Xq)
X-Koordinate der Quelle (Standardwert 0 m = Mitte des Rechengitters).
Y-Koordinate (Yq)
Y-Koordinate der Quelle (Standardwert 0 m = Mitte des Rechengitters).
Höhe (Hq)
Höhe der Quelle (Unterkante) über dem Erdboden (Standardwert nicht vorhanden, dieser Parameter muss gesetzt werden).
Sq
Spezifische Feuchte des Abgases in kg pro kg feuchter Luft zur Berechnung der Abgasfahnenüberhöhung (Standardwert 0). Alternative zu rq. sq kann zeitabhängig vorgegeben werden.
Ausströmgeschwindigkeit (Vq)
Ausströmgeschwindigkeit des Abgases (Standardwert 0). Dieser Parameter ist nur wirksam, wenn der Parameter dq auf einen Wert größer Null gesetzt ist. Vq kann zeitabhängig vorgegeben werden. Siehe auch Größen als zeitabhängig deklarieren oder Größen als situationsabhängig deklarieren.
Durchmesser (Dq)
Durchmesser der Quelle (Standardwert 0). Dieser Parameter wird nur zur Berechnung der Abgasfahnenüberhöhung verwendet.
Folgende Parameter sind für Schornsteine (Punktquellen) nicht erforderlich.
Drehwinkel (Wq)
Drehwinkel der Quelle um eine vertikale Achse durch die linke untere Ecke (Standardwert 0 Grad).
X-Weite (Aq)
Ausdehnung der Quelle in x-Richtung, wenn keine Drehung vorliegt (Standardwert 0).
Y-Weite (Bq)
Ausdehnung der Quelle in y-Richtung, wenn keine Drehung vorliegt (Standardwert 0).
Z-Weite (Cq)
Vertikale Ausdehnung der Quelle (Standardwert 0).
Abgastemperatur (Tq)
Abgastemperatur in Grad Celsius (Standardwert 0) zur Berechnung der Abgasfahnenüberhöhung. tq kann zeitabhängig vorgegeben werden.
Flüssigwassergehalt (Lq)
Flüssigwassergehalt der Abgasfahne in kg pro kg feuchter Luft zur Berechnung der Abgasfahnenüberhöhung (Standardwert 0). lq kann zeitabhängig vorgegeben werden.
Relative Feuchte (Rq)
Relative Feuchte des Abgases in Prozent zur Berechnung der Abgasfahnenüberhöhung (Standardwert 0). Alternative zu sq. Rq kann zeitabhängig vorgegeben werden.
Bemerkung
Erläuternder Text. Die Bemerkung wird per Voreinstellung im Report nicht gezeigt, kann aber im Setup (im Report) zugeschaltet werden.
Siehe auch Bedienung innerhalb der Tabellen.
