Grafische Darstellungen der Ausbreitungswege

P&K 2714: Support temporary suspended for review / Unterstützung vorübergehend für Revision ausgesetzt

Grafische Darstellungen der Ausbreitungswege

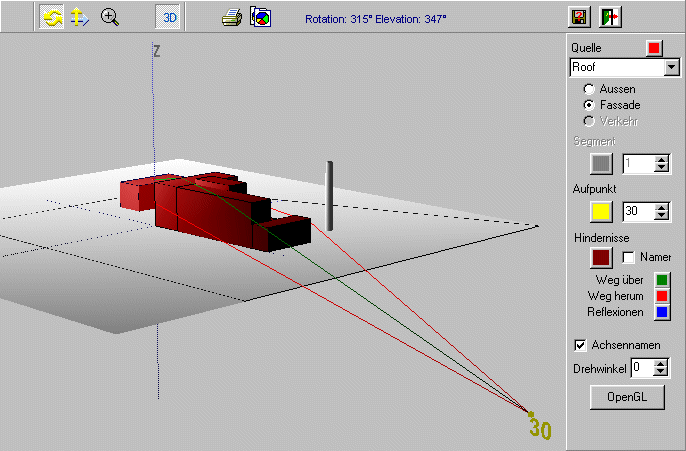

Dargestellung der relevanten Ausbreitungswege zwischen Aufpunkt und Quelle. Bei Sichtverbindung wird der den Raumwinkel am stärksten einschränkende Weg dargestellt (der kürzeste Weg über oder an den Hindernissen vorbei).

Quelle

Hierunter kann die darzustellende Quelle, der Quellentyp und die Darstellungsfarbe gewählt werden. Für Verkehrsquellen kann zusätzlich das zu untersuchende Quellensegment gewählt werden und die Farbe der Segment-Markierungen.

Aufpunkt

Auswahl des relevanten Aufpunktes und Darstellungsfarbe der Aufpunkte.

Hindernisse

Schaltet für die Darstellung der Bezeichner und der Darstellungsfarbe.

Weg über, Weg herum und Refexion

Darstellungsfarbe der Wege.

Achsennamen

Schaltet die Darstellung der Bezeichner X,Y und Z.

Rotate / Drehen

Die Grafik kann gedreht werden; dazu muß dieser Modus in der Werkzeugleiste gewählt werden und dann die Maus mit gedrückter Taste waagerecht oder senkrecht gezogen werden. Zusätzliche 90°-Drehungen können unter Drehwinkel gewählt werden.

Zoom

Die Grafik kann gezoomt werden; dazu muß dieser Modus in der Werkzeugleiste gewählt werden und dann die Maus mit gedrückter Taste nach außen oder nach innen gezogen werden.

Move / Ausschnitt verschieben

Der dargestellte Ausschnitt kann verschoben werden; dazu muß dieser Modus in der Werkzeugleiste gewählt werden und die Grafik mit der Maustaste gedrückt gezogen werden.

Print / Drucken

Mit diesem Schalter wird ein Vorschaudialog geöffnet, in dem das Layout für den Druck verändert werden kann. Die Druckerauswahl, Parametrierung und Start des Druckes sind ebenfalls hierin zu finden.

Copy / Kopieren und Datei exportieren

Die auf dem Bildschirm dargestellte Grafik kann über den Schalter Copy und Datei exportieren in die Zwischenablage oder in eine Datei kopiert werden. Sie stehen dort für den Import in andere Windows-Anwendungen zur Verfügung. Die Grafik kann in unterschiedlichen Formaten exportiert werden.

OpenGL

Dieser Schalter öffnet ein Formular zur Parametrierung und Aktivierung von OpenGL. OpenGL ist ein 3D-Grafiksystem, welches Oberflächeneffekte darstellen kann. Die OpenGL Bibliothek wird mit dem Betriebssystem (MS Windows 95 ... 2000) geliefert. Die Treiber, die die Anpassung an die Grafikkarte vornehmen ist nicht immer im System. Meist kann ein passender Treiber beim Kartenhersteller oder über www.opengl.org besorgt werden. Wenn OpenGL nicht komplett installiert ist und es zu einer Fehlermeldung kommt, sollte OpenGL abgeschaltet werden.

Siehe auch 6. Wegegrafik
