Grafische Darstellung des Verlaufs

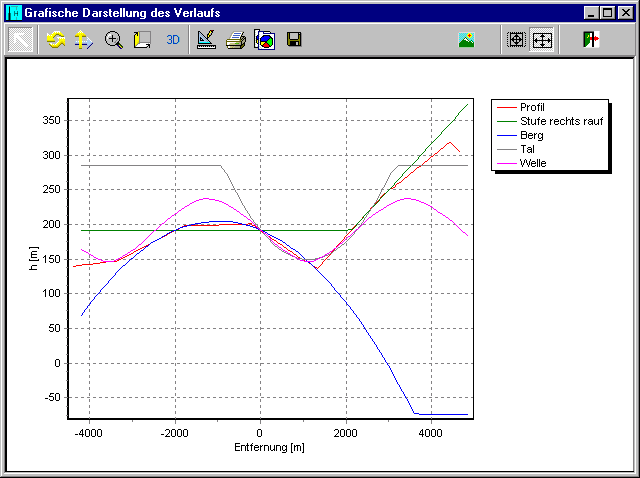

Formular Grafische Darstellung des Verlaufs

Grafische Darstellung des Geländeprofils und der Schemata.

Zoomen

Die meisten Grafiken können gezoomt werden; dazu muß ein Rechteck von der linken oberen Ecke zur rechten unteren Ecke mit der Maus aufgespannt werden. Um den Zoom rückgängig zu machen, muß ein Rechteck von der rechten unteren zur linken oberen Ecke mit der Maus aufgespannt werden.

Ausschnitt verschieben

Der dargestellte Ausschnitt kann verschoben werden; dazu zieht man die Grafik, mit der rechten Maustaste gedrückt.

MAX MAX

Mit dem Schalter MAX in der Werkzeugleiste können die Skaleneinstellungen auf die Maximalwerte gesetzt werden.

ISO ISO

Der Schalter ISO stellt die Grafik isometrisch dar. Dieses muß nach Größenveränderung der Grafik wiederholt werden.

3D/2D

Der Schalter 3D/2D schaltet zwischen 2D und 3D Mode. Die 3D-Darstellung steht hier nur zu Analyse-Zwecken zur Verfügung. Sie ist wenig sinnvoll für eine Dokumentation.

Edit Edit (Layout, Export und Formate)

Mit dem Edit-Schalter läßt sich ein Formular öffnen, in dem die Grafik parametriert werden kann. Diese Funktion ist nur für letzte Feinarbeiten gedacht, diese Einstellungen werden nicht gespeichert. Funktionen zum Export oder zum kopieren sind ebenfalls in diesem Dialog enthalten.

Drucken Drucken

Wenn der Schalter ISO verfügbar und gedrückt und die Grafik nicht im 3D-Mode ist, erscheint das Formular Skaliertes Drucken, andernfalls wird ein Vorschaudialog geöffnet, in dem das Layout für den Druck verändert werden kann. Die Druckerauswahl, Parametrierung und Start des Druckes sind ebenfalls hierin zu finden.

Rotate Rotate, Move Move, Zoom Zoom und Depth Depth

Diese Schalter bringen die Grafik in den 3D-Mode.

Zwischenablage und Exportformate

Die auf dem Bildschirm dargestellte Grafik kann über den Schalter Copy Copy in die Zwischenablage kopiert werden. Sie steht dort für den Import in andere Windows-Anwendungen zur Verfügung. Die Grafik kann in unterschiedlichen Formaten an die Zwischenablage übergeben werden:

  • Im Bitmap-Format wird die Grafik als Raster mit der Auflösung des Bildschirmes abgelegt. Dieses Format kann von nahezu allen grafikfähigen Windows-Programmen importiert werden, hat aber den Nachteil, daß die relativ geringe Auflösung erhalten bleibt und nicht an ein besseres Zielgerät angepaßt werden kann.
  • Im Metafile-Format wird die Grafik in Form von Strichbefehlen (Vektoren) gespeichert. Die Zielgeräte und -programme stellen diese dann mit der eigenen Auflösung dar. Dieses ergibt in der Regel ein besseres Ergebnis als ein Rasterimport, funktioniert dafür aber seltener.

Das zu verwendende Grafikformat wird in Setup Edit/Chart/Exportieren eingestellt.

Ist eine Grafik in einem dieser Formate in die Zwischenablage kopiert worden, so wird sie mit der Funktion "Bearbeiten" "Einfügen" ins Zielprogramm übernommen. Dabei wird der Menüpunkt "Einfügen" nur dann freigegeben, wenn das abgelegte Format importierbar ist.

 Hintergrundbild

Hier kann ein Hintergrundbild geladen werden. Siehe Hintergrundbild
