P&K KFA (VDI 3781 Blatt 4)

Dialog beim Editieren der Zuluftöffnungen aus der Geländeransicht heraus

Die Geländeansicht schaltet in eine Darstellung mit transparenten Fassaden um.

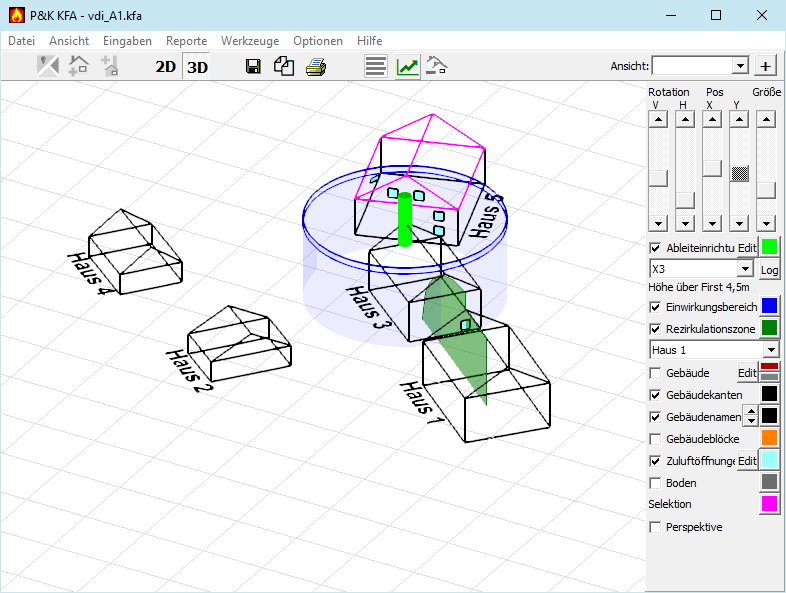

Geländeansicht beim Editieren der Zuluftöffnungen

Im Filter der Tabelle der Zuluftöffnungen wird eine Fassadenfläche eines Gebäudes ausgewählt. In der Geländeansicht ist diese Fläche farblich markiert. Die Tabelle zeigt nur die Zuluftöffnungen dieser einen Fassadenfläche und nur dafür können weitere Öffnungen eingetragen oder alte gelöscht werden. Mit OK werden die Änderungen in die Geländeansicht übernommen

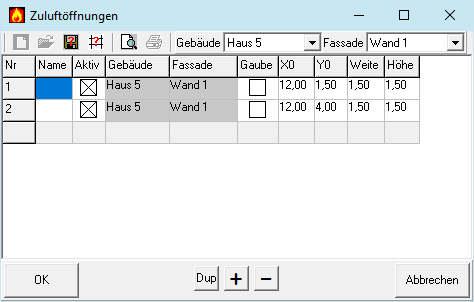

Dialog beim Editieren der Zuluftöffnungen aus der Geländeansicht heraus

Name

Bezeichnung der Öffnung

Aktiv

Inaktive Zuluftöffnungen werden in Berechnung und Darstellung ignoriert

Gaube

Eine Gaube ist eine auf der Fassadenfläche senkrecht platzierte Zuluftöffnung

X0

Position der linken unteren Ecke der Zuluftöffnung auf der Fassadenfläche in m

Y0

Höhe der linken unteren Ecke der Zuluftöffnung auf der Fassadenfläche in m

Weite

Horizontale Ausdehnung der Zuluftöffnung in m

Höhe

Vertikale Ausdehnung der Zuluftöffnung in m
