Liste der Extraobjekte

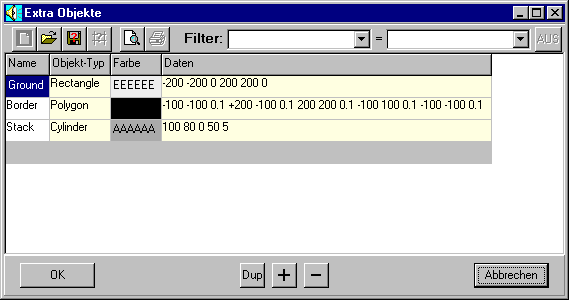

Formular Liste der Extraobjekte

Dieses ist ein vorläufiger Dialog für zusätzlich in der Grafik darzustellende Objekte.

Name

Frei definierbarer Bezeichner.

Objekt-Typ

Hier kann zwischen Rechteck (Rectangle), Polygon und Zylinder (Cylinder, stehend) gewählt werden.

Farbe

Farbe des Objektes. Beim Selektieren dieses Feldes wird ein Farbauswahldialog geöffnet.

Daten

Abhängig vom gewählten Objekt-Typ werden hier verschiedene Dialoge zur Eingabe der Daten geöffnet. Für die verschiedenen Objekte werden folgende Parameter benötigt:

RECTANGLEx1 y1 z1 x2 y2 z2
POLYGONx0 y0 z0 ........ xn yn zn
CYLINDERx y z Höhe Durchmesser

Siehe auch Bedienung innerhalb der Tabellen.
