Konfiguration der Farbskala

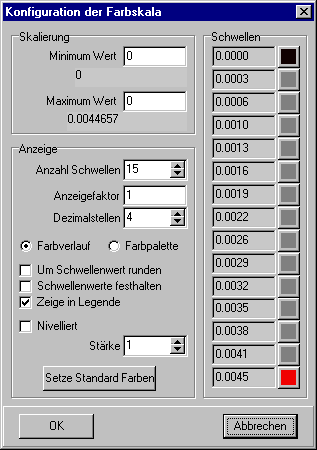

Formular Konfiguration der Farbskala

Minimum Wert, Maximum Wert

Minimum und Maximum Wert der Skala. Falls das Minimum größer/gleich dem Maximum ist, wird automatisch skaliert. Die tatsächlichen Maximalwerte werden unter den Eingabefeldern angezeigt. Beide Werte sind absolut, d. h., ohne Berücksichtigung des Anzeigefaktors. Für die Anzeige der Nachkommastellen ist bei nicht automatischer Skalierung der Wert für Dezimalstellen von Bedeutung.

Farbverlauf

Hier kann ein Farbübergang von einer Anfangsfarbe in eine Endfarbe eingeschaltet werden. Die Farben sind unter "Schwellen" zu definieren.

Farbpalette

Hier können für bestimmte Schwellenwerte individuelle Farben definiert werden.

Anzahl Schwellen

Die Differenz zwischen Maximum und Minimum der Skala wird in entsprechend viele gleichgroße Schwellenwerte eingeteilt.

Schwellenwerte festhalten

Falls eigene Schwellenwerte definiert werden sollen, kann dies hier geschaltet werden. Damit wird gleichzeitig die Eingabe in die Schwellenwerte ermöglicht. Bei der Eingabe muß darauf geachtet werden, daß die Schwellenwerte in aufsteigender Folge eingegeben werden.

Anzeigefaktor

Skalierungsfaktor, mit dem die Skala in eine lesbare Dimension umgerechnet wird. Der Faktor wird an die Achsenbezeichnung angehängt.

Dezimalstellen

Hier kann die Anzahl der auszugebenden Dezimalstellen eingestellt werden. Dieses verändert nicht die Genauigkeit der berechneten Werte, sondern ist nur wegen der besseren Ablesbarkeit verfügbar. Falls die Anzahl der Dezimalstellen zu groß gewählt wird oder die Zahlen zu groß sind, wählt das Programm automatisch die wissenschaftliche Darstellung.

Zeige in Legende

Die Farbpalette mit den Schwellenwerten wird in die Grafiklegende eingefügt.

Isolinien nivelliert

Für die 3D-Darstellung können Isolinien auf verschiedenem Niveau gezeigt werden.

Schwellenwert

Hier werden die Schwellenwerte und die dazu gehörenden Farben gezeigt oder definiert.

Linienstärke

Hier kann eine andere Linienstärke für die Isoliniendarstellung oder eine andere Grõße für die Flächendarstellung gewählt werden.
