P&K KFA (VDI 3781 Blatt 4)

Beispiele

Das Programm wird mit folgenden Projektbeispielen ausgeliefert:

• vdi_A1
  Beispiel A 1 aus dem Anhang der Richtlinie. Reales Gebäudeensemble
• vdi_A21
  Beispiel A 2.1 aus dem Anhang der Richtlinie. Berücksichtigung von Dachaufbauten
• vdi_A22
  Beispiel A 2.2 aus dem Anhang der Richtlinie. Unsymmetrisches Satteldach
• vdi_A23
  Beispiel A 2.3 aus dem Anhang der Richtlinie. Pultdach
• vdi_A24
  Beispiel A 2.4 aus dem Anhang der Richtlinie. Sheddach und andere als Feuerungsanlagen
• vdi_A25
  Beispiel A 2.5 aus dem Anhang der Richtlinie. Walmdach
• vdi_A26
  Beispiel A 2.6 aus dem Anhang der Richtlinie. Mansardendach
• vdi_H2-Inkonsistenz
  Beispiel zur Demonstration der Inkonsistenz der Rezirkulationszonen am Gebäuderand
• Siedlung
  Komplexes Gebäudeensemble

Beispieldialoge

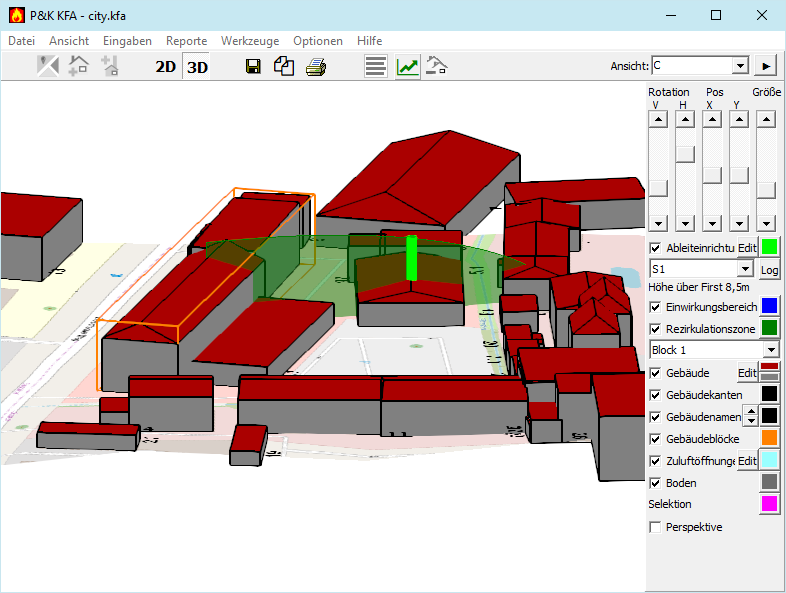

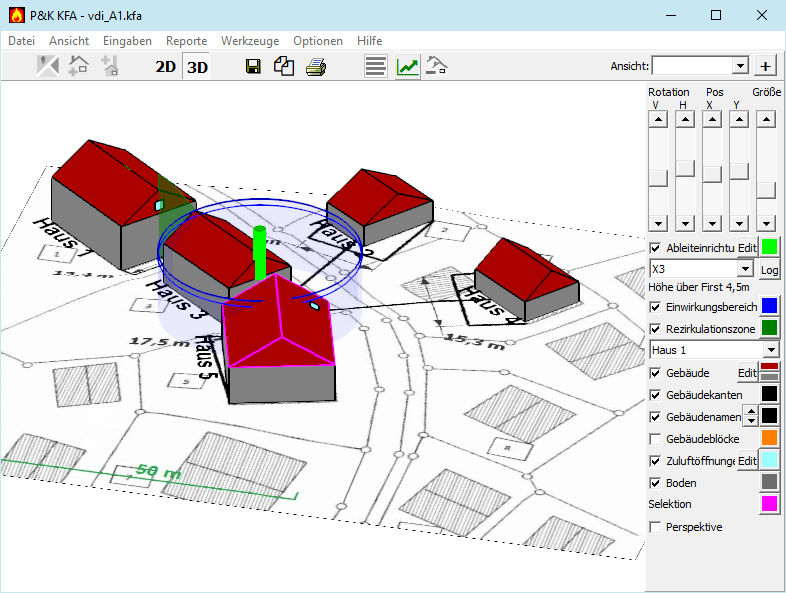

Perspektivische Geländeansicht

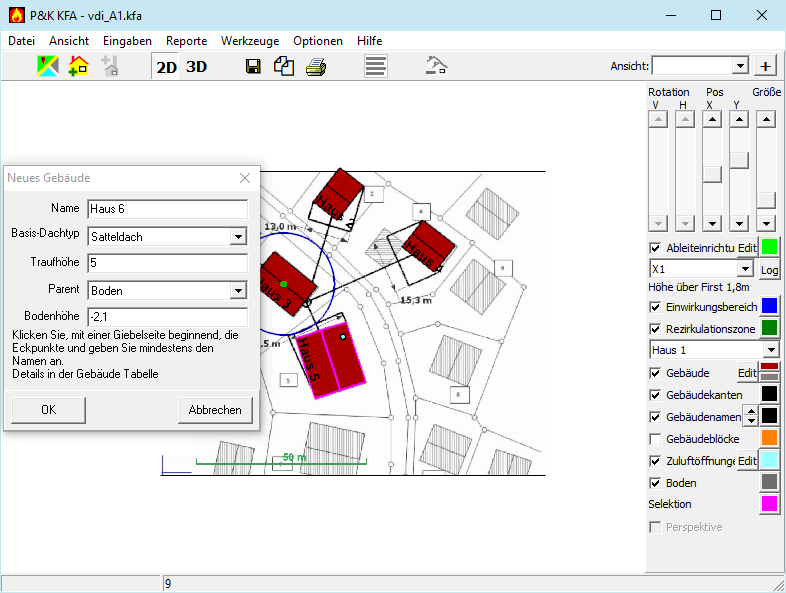

Gebäude einfügen

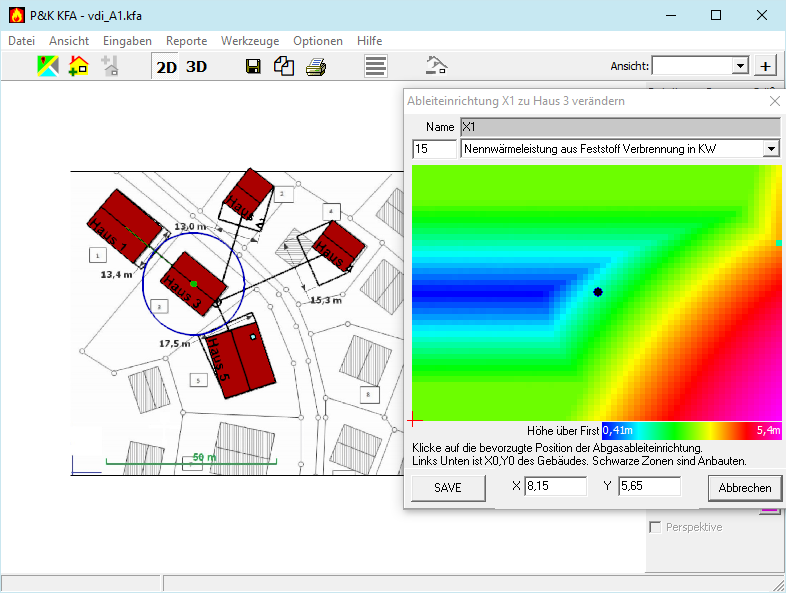

Ableiteinrichtung einfügen

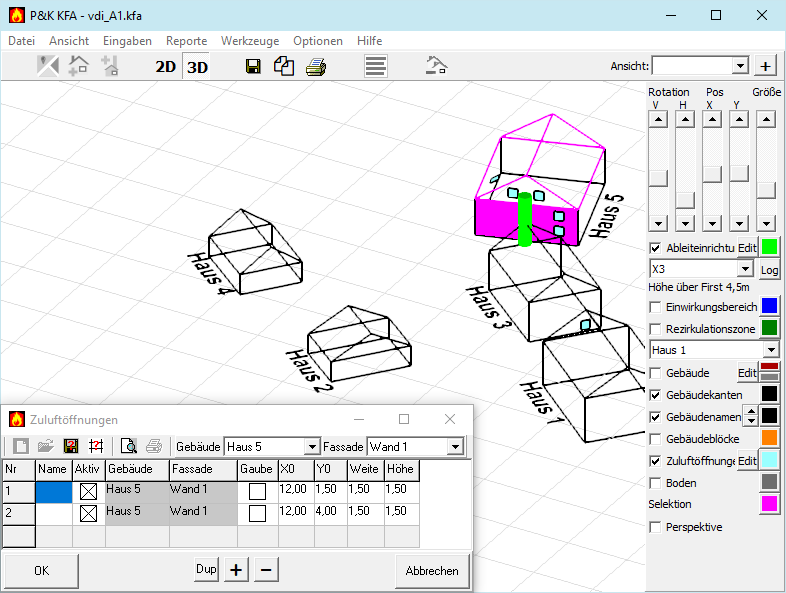

Zuluftöffnungen einfügen

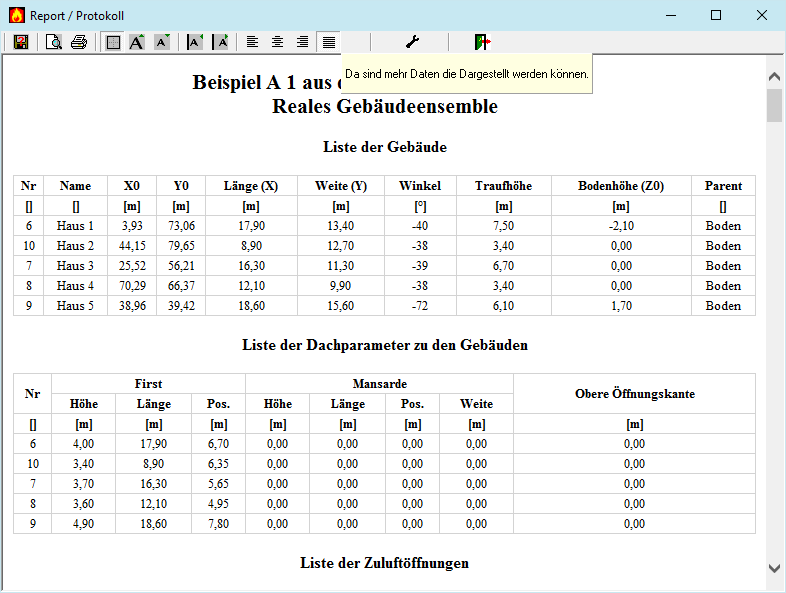

Rechenprotokoll

Importierte Gebäude mit Gebäudeblock

Gebäudequelle:
Lizenz: Datenlizenz Deutschland Namensnennung 2.0
Namensnennung: Freie und Hansestadt Hamburg, Landesbetrieb Geoinformation und Vermessung
Hintergrundkarte: © OpenStreetMap contributors
