P&K 3950

Formular der Kenngrößen

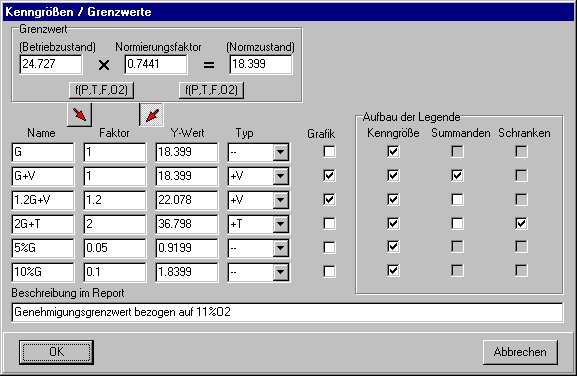

Formular der Kenngrößen

Die Berechnung bezieht wahlweise (Pfeilschalter) auf den Grenzwert in Betriebszustand oder Normzustand. Der Grenzwert (Betriebszustand) kann aus Normierungsfaktor und Grenzwert (Normzustand) berechnet werden, wenn diese eingegeben werden. In der Legende der Grafik werden die auf den Normzustand bezogenen Kenngrößen angezeigt und eventuell der Faktor (NormFK) mit dem auf den Betriebszustand umgerechnet werden kann.

Die Grenzwertberechnung kann anstatt mit dem Faktor auch über Temperatur, Feuchte, Druck und O2-Gehalt errechnet werden. Das entsprechende Formular kann mit den Schaltern f(P,T,F,O2) geöffnet werden. Es werden jeweils die beiden Werte oberhalb des Schalters errechnet.

Die Daten dieses Formulares und weitere errechnete Daten können im Report ausgegeben werden. Zusätzliche Anmerkungen können in Beschreibung im Report aufgeführt werden. Dieser Text wird unterhalb der Tabelle ausgegeben.

Zu jeder Kenngröße des Meßsystems sind folgende Einträge möglich:

Name 6 beliebige alphanumerische Zeichen
Faktor Kann eingegeben werden, um den Y-Wert aus Faktor*Grenzwert zu berechnen
Y-Wert Y-Wert, der entweder eingegeben wird oder aus Faktor*Grenzwert berechnet wird, wenn diese eingegeben werden
Typ Aus einer Auswahlliste kann ein Typ der Kenngröße gewählt werden, wobei +V für Y-Wert + Vertrauensbereich und -T für Y-Wert - Toleranzbereich steht.
Grafik Schalter für die Zeichnung des Grenzwertes in der Grafik
Kenngröße Schalter zur numerischen Ausgabe der Kenngröße in der Legende der Grafik
Summanden Schalter zur numerischen Ausgabe der einzelnen Summanden der Kenngröße in der Legende der Grafik
Schranken Schalter zur ersatzweisen Ausgabe der Schranken des Toleranzbereiches. In der Legende sind solche Schrankenangaben als "x(n'<2) = unterer Wert | oberer Wert" gekennzeichnet.

Siehe: 4.5 Kenngrößen des Meßsystems
