P&K 3950

Symbole zur Kategorisierung

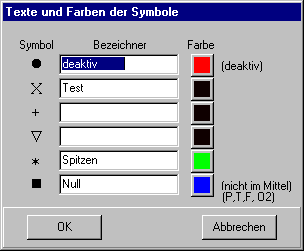

Formular Texte und Farben der Symbole

Jeder Datensatz kann einem Symbol zugeordnet und damit klassifiziert werden. Für die Zuordnung steht die Spalte S im Formular der Meßwerte bereit. Die Symbole können benannt werden, was in Grafik und Report ausgewiesen wird.

Datensätze die dem ersten Symbol zugeordnet sind, werden bei der Berechnung nicht berücksichtigt. Dieses kann z.B. für Ausreisser benutzt werden, die dann zwar dargestellt, aber weiter nicht berücksichtigt werden.

Datensätze die dem letzten Symbol zugeordnet sind, werden bei der Bildung der P, T, F und O2 Mittelwerte in Normzustand/Betriebszustand berechnen nicht berücksichtigt. Das genannte Formular wird über die Tasten f(P,T,F,O2) im Formular der Kenngrößen aufgerufen. Dieses Symbol wird meist für manuell eingefügte Null-Werte eingesetzt (Nicht gemessenen Werte, aber wegen der Physik enthalten).

Symbol

Hier sind die Symbole skizziert, die für die Darstellung der Wertepaare in der Grafik benutzt werden.

Bezeichner

Die Beschreibung des Symbols erscheint in der Legende der Grafik und in den Tabellen, wenn diese Symbole Messwerten zugeordnet wurden. Für die Legende muß auch die Beschreibung gesetzt sein.

Farbe

Mit der Farbe des Symbols werden die Werte in der Grafik und Legende dargestellt.

Siehe 2.4 Symbole zur Kategorisierung
